机械制图

1. 正投影三个基本性质：真实性、积聚性、类似性

2. 三面投影：水平投影面——水平投影（上到下）、正立投影面——正面投影、侧立投影面——侧面投影

3. 三面投影关系：长对正，宽相等，高平齐

4. 截交线的基本性质：（1）截交线一定是封闭的平面图形；（2）截交线上所有的点即在截切平面上，又在立体表面上

5. 一个完整的尺寸一般应由：尺寸数字、尺寸界线、尺寸线和其终端组成

6. 尺寸终端一般采用箭头的形状，宽度是1个粗实线的宽度，长度约为4个粗实线的宽度

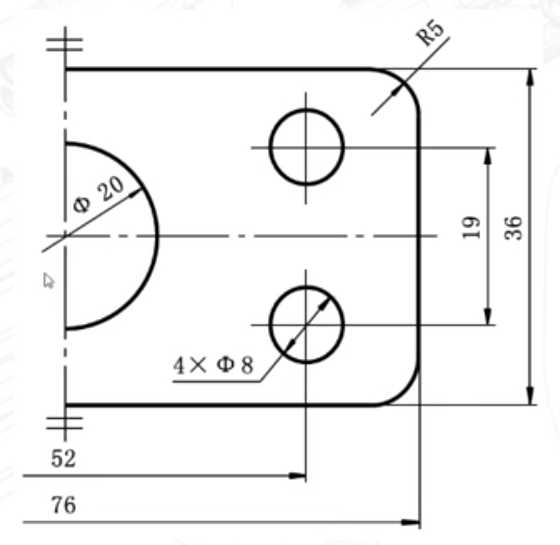

7. 标注范例

8. 大于半圆的要标单箭头直径（超过圆心）

9. 标注球面直径或半径的时候，要在$\Phi$或$R$前加注符号$S$

10. 角度标注的尺寸数字永远水平

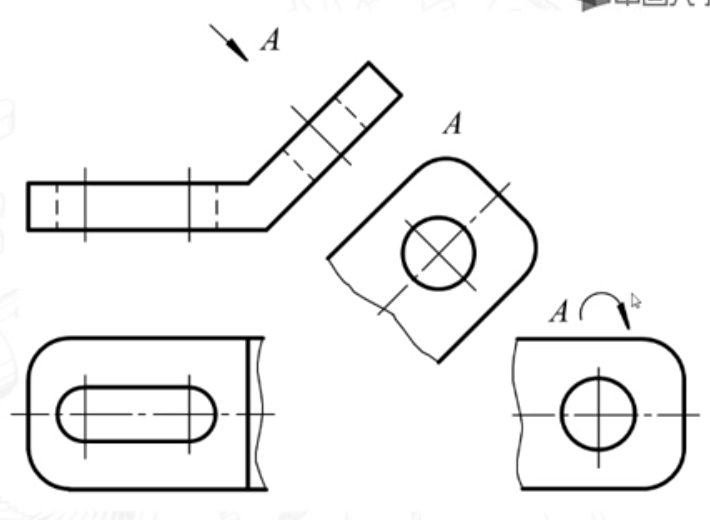

11. 斜视图范例

12. 全剖视图用于外部简单，内部复杂的机件；半剖视图用于对称结构，一部分展现内部一部分展现外部

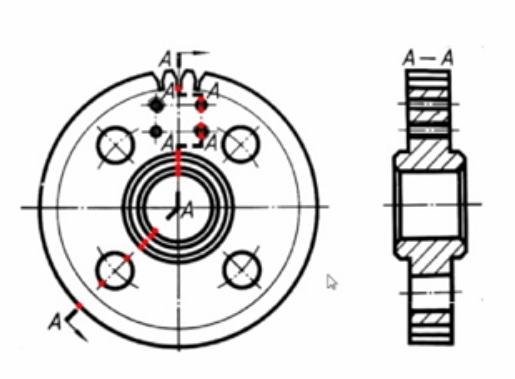

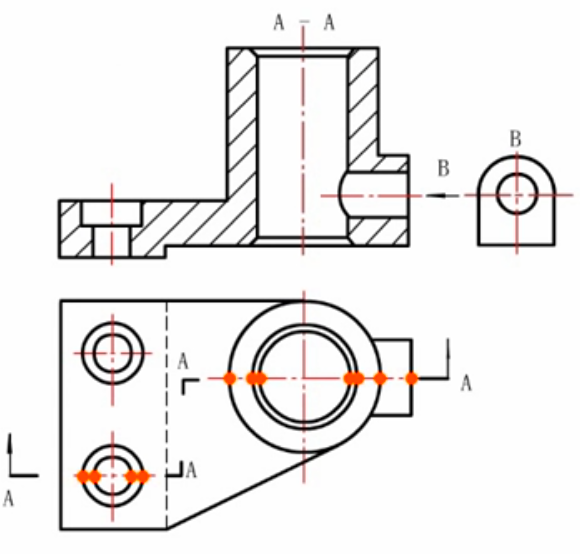

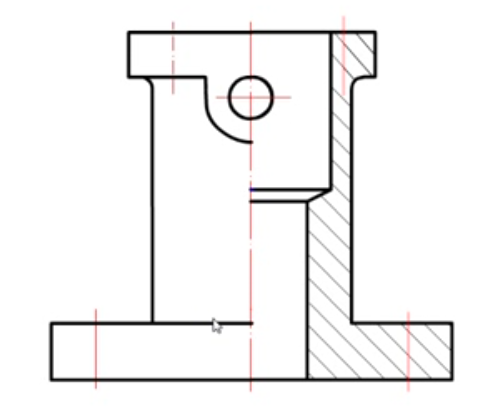

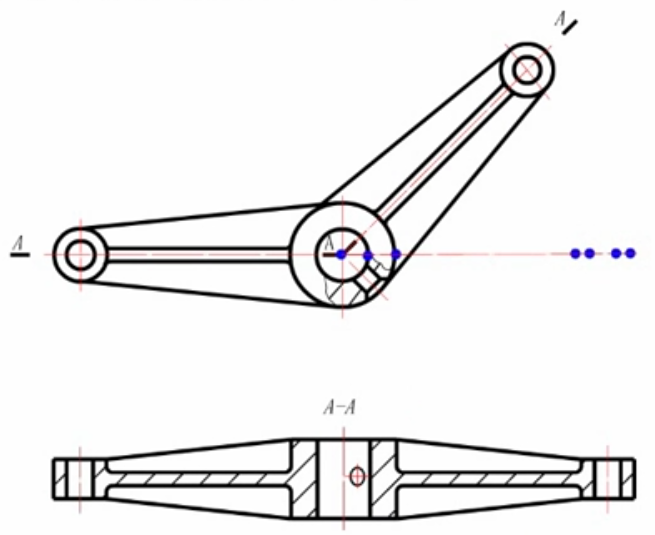

13. 半剖范例、阶梯剖范例、旋转剖范例、复合剖范例

14. 移出断面图尽量在剖切延长线处画

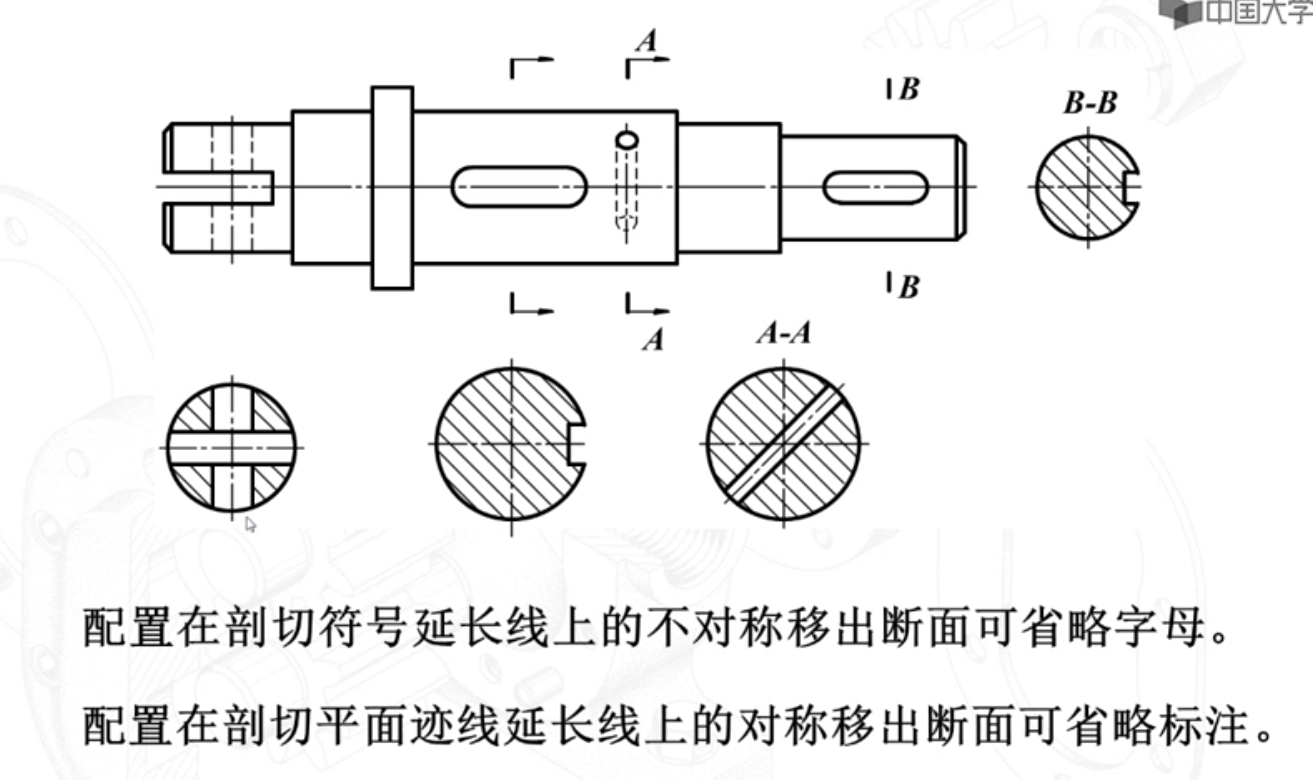

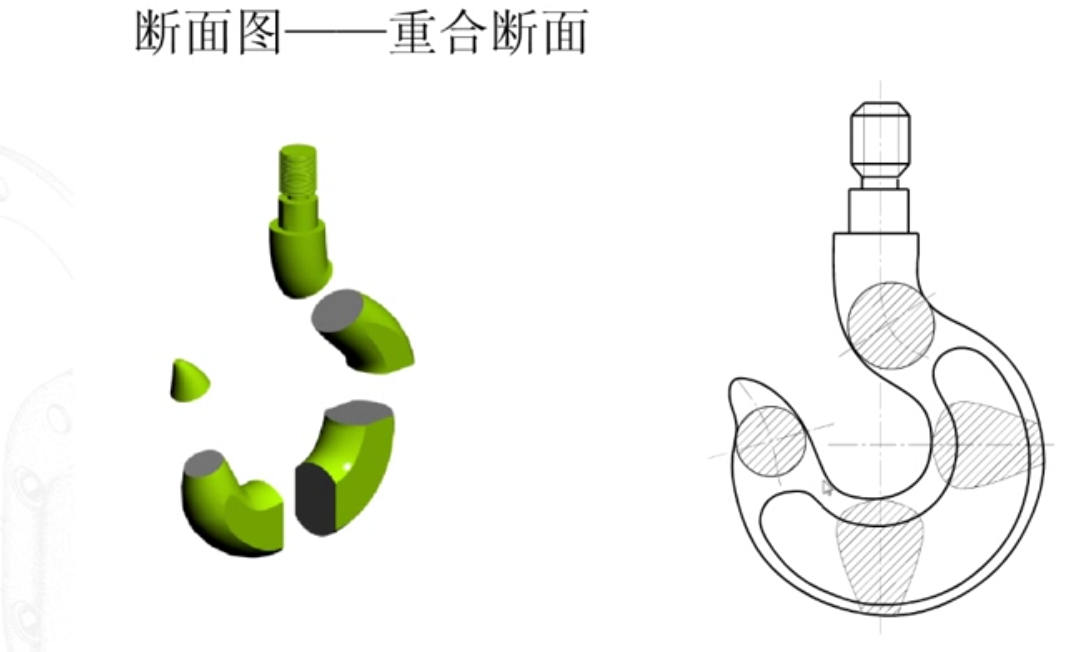

15. 移出断面图范例与省略、重合断面图范例
